當前位置:首頁 > 選用指南 >
      根據JB5513-91標準,SWC-I和SWC型萬向聯軸器按下列方法選型。其它型號萬向軸的選擇請用戶向我公司咨詢并共同商定。
      1、萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速選用。
      2、計算轉矩由式(1)、式(2)或式(1)、式(3)求出:
      Tc=KT............................(1)
                         Pw                                                                Ph
      T=9550                                .........(2 )或T=7024                    ...........(3)
                         n                                                                   n
      式中:Tc- 計算轉矩,N·m   T- 理論轉矩,N·m   Pw- 驅動功率,kW   Ph-驅動功率,hp    n-工作轉速,r/min;  K-工作情況系數,見下表1
      表1 工作情況系數K
負荷性質 使用萬向軸的設備名稱 K
輕沖擊負荷  發電機 離心泵 通風機 木工機床 造紙機 皮帶運輸機 1.1~1.3
中沖擊負荷  壓縮機(多缸) 活塞泵(多缸) 小型型鋼軋機 連續線材軋機 輸送機主傳動 1.3~1.8
重沖擊負荷  船舶驅動 運輸輥道 連續管軋機 連續工作輥道 中型型鋼軋機 壓縮機(單缸)
活塞泵(單缸) 攪拌機 壓力機 矯直機 起重機主傳動 球磨機
2~3
特重沖擊負荷  起重機輔助傳動 破碎機 可逆工作輥道 卷取機 破鱗機 初軋機 3~5
極重沖擊負荷  軋機送料輥道 厚板剪切機 6~15

      3、一般情況下按所傳遞轉矩和軸承壽命選擇萬向聯軸器,也可根據機械設備具體使用要求,只校核扭轉強度或軸承壽命中的一項。
      3.1 強度校核
      按式(4)進行強度校核
      Tc≤Tn或Tc≤Tf 或Tc≤Tp..........................(4)
      式中:
      Tc- 計算轉矩,N·m ;
      Tn- 公稱轉矩,即在給定條件—聯軸器轉速n≈10r/min,軸線折角β=3o以及軸承壽命  LN=5000小時,負荷平穩情況下的理論計算數值,N·m ;
      Tf-  在交變負荷下按疲勞強度所允許的轉矩,N·m ;
      Tp- 在脈動負荷下按疲勞強度所允許的轉矩,N·m ;Tp=1.45T
      3.2軸承壽命校核
      按式(5)進行軸承壽命校核。
                           KL
      LN=   -------------------   ×1010≥Lmin.......................(5)
                  K1nβTf10/3
      式中:
      LN-使用壽命,小時;
      n-工作轉速,r/min;
      β-工作時聊周期節點處的軸線折角,(o)
      Tf=疲勞轉矩,kN·m ; K1-原動機系數;
      電動機:K1=1 柴油機:K1=1.2;
      KL - 軸承容量系數,見表2;Lmin-軸承小壽命,小時。
      表2 軸承容量系數 KL
型號 KL 型號 KL 型號 KL
SWC-158 0.022×10-5 SWC160 0.14 SWC440 3010
SWC-165 0.012×10-4 SWC180 0.66 SWC490 8.58×103
SWC-175 0.058×10-4 SWC200 1.40 SWC550 23.68×103
SWC-190 0.048×10-3 SWC225 1.99 SWC620 77.68×103
SWC-1100 0.026×10-3 SWC250 9.97
SWC-1120 0.026×10-2 SWC265 20.05
SWC-1150 2.65×10-2 SWC285 35.90
SWC-1180 0.56 SWC315 108
SWC-1200 1.03 SWC350 370
SWC-1225 1.89 SWC390 1010

      4、當聯軸器在水平垂直面間同時存在軸線折角時,其合成軸線折角按式(6)計算:
      tgβ=  .......................(6)
      式中:
      β-合成軸線折角  β1-水平面的軸線折角  β2- 垂直面的軸線折角
      5、萬向聯軸器除按轉矩、壽命選擇外,當回轉直徑小于(或等于)390mm時,還應按式(7)、式(8)校核大轉速。
      nmax≤[nβ]........(7) nmax≤[nL]........(8)
      式中:
      nmax-大工作轉速,r/min;

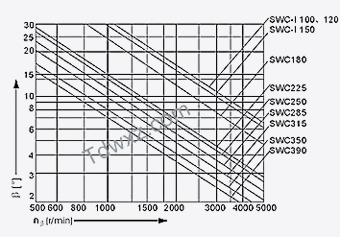

      [nβ]-與工作軸線折角有關的許用轉速,見圖6-1,r/min;

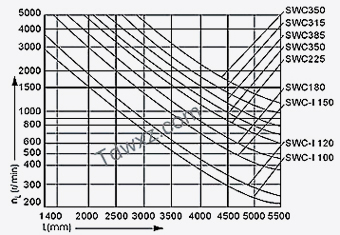

      [nL]-與工作長度有關的許用轉速,見圖6-2,r/min。
